製品ラインアップ
P002
アクティブ除振台（アクティブ微小振動制御システム） AVIシリーズAVI-350，400（ユニット型）,AVI-150LP,140LP,300LP（ユニット・搭載盤一体型）

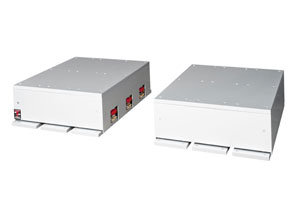

写真：アクティブ微小振動制御システム
The Table Stable社製アクティブ微小振動制御システムAVIは、制御系と電源部が分離しており、機器に組み込み易い形状になっています。 お客様の機器の底部に装着したり、ユニットの上にハニカムベンチを載せて固定し使用できます。
ハニカムベンチの上面にタップ加工を施したり、ベンチの貫通穴をあけて使用することもでき、非常に多くの場面で使用することが出来ます。搭載機器のバランス似合わせてユニットの形状を2種類（S型とM型）の防振ユニットから選ぶことが出来ます。また新たに、装置搭載盤を標準装備したユニット・搭載盤一体型も新たに加わりました。
AVI-400MLP manufactured by The Table Stable Ltd.（上）
AVI-150LP manufactured by The Table Stable Ltd.（下）
アクティブ微小振動制御システムの特徴
・アクティブ制御により共振点を持たず、低周波領域から防振を行います。
・設置時のパラメータ調整は不要で、設置直後から使用できます。
・空気ばねは使用していませんので空気源は不要です。
・振動の状態が一目で確認できます。
（コントローラのLEDの点滅ユニットごとの振動状態が目視できます。）
・加速度の信号を外部出力することが出来ます。
（BNCコネクタをオシロスコープにつなぐことで、アクティブが正常に動作していることを目視できます。）
AVI-140LP 防振性能の例
振動障害の例
振動制御スイッチOFFのときは振動の影響を受けて画像はボケてしまいます。
振動制御スイッチONにしたときは振動の影響を全く受けずスッキリした画像が得られます。
防振前のイメージ図（左側） 防振後のイメージ図（右側）
アクティブ微小振動制御システム防振効果実測例(AVI-350MLP)
下のスペクトルデータは振動周波数（横軸）に対して加速度（縦軸）を表しています。
上段が床上、下段がAVI-350MLP上の振動を表しています。
25Hzの最大加速度約190ミリガルに対してAVI-350MLT上では約2ミリガルに減少しています。
アクティブ微小振動制御システムの仕様
仕様（1）（搭載荷重：130Kgまで）
| 形式 | AVI-150LP | AVI-140LP | AVI-300LP |
| システム形状 | コントロ－ラ・防振ユニット分離型 | ||
| アクティブ制御範囲 | 約1.0Hz～200Hz | ||
| パッシブ防振範囲 | 約200Hz～ | ||
| 搭載盤寸法 | 400×450×21mmT | 500×600×23mmT | 800×600×51mmT |
| 搭載盤材質・形状 | AVI-150LP・・・アルミ板15mm+6mmにアルマイト処理 | ||
|---|---|---|---|
| AVI-140LP・・・アルミ板15mm+8mmにアルマイト処理 | |||
| AVI-300LP・・・約40mmアルミハニカムプレ－トと10mmのアルミ板の合わせ板 | |||
| 防振状態の確認 | コントロ－ラ背面のBNCコネクタ利用し外部接続 | ||
| 前部８ケのＬＥＤによって防振状態を表示 | |||
| ユニット寸法 | 120×396×102.5Hmm | 130×636×102.5Hmm | |
| コントロ－ラ寸法 | 241×287×142Hmm | ||
| 搭載可能重量 | 120kg(低重心・均等荷重) | 130kg(低重心・均等荷重) | |
| ユニット重量 | 約13kg | 約18kg | |
| 供給電源電圧 | 95-230VAC±10%％ 50-60Hz | ||
| 電力消費量 | 通常10W、最大20W | ||
| 使用温度範囲 | 5℃～40℃ | ||
| 使用湿度範囲 | 10～90%(5～30℃)・10～60%(30～40℃) | ||
| 搭載盤上タップ加工 | 別途ご相談 お見積もり | ||
| 架台 | 別途ご相談 お見積もり | ||
仕様（2）（搭載荷重：800Kgまで）
| 形式 | AVI-350SLP | AVI-350MLP | AVI-400SLP | AVI-400MLP |
| システム形状 | コントローラ・防振ユニット分離型 | |||
| アクティブ制御範囲 | 約1.0Hz～200Hz | |||
| パッシブ防振範囲 | 約200Hz～ | |||
| 防振状態の確認 | コントロ－ラ背面のBNCコネクタ利用し外部接続 前部8ケのLEDによって防振状態を表示 |
|||
| ユニットの寸法 | 120 × 396 × 110.5Hmm | 130 × 636 × 110.5Hmm | 190 × 396 × 112Hmm | 190 × 720 × 114.5Hmm |
| コントローラ寸法 | 241 × 287 × 142Hmm | |||
| 搭載可能重量* | 350kg（均等) | 800kg（均等) | ||
| ユニット重量 | 約13kg | 約18kg | 約26kg | 約38kg |
| 供給電源電圧 | 95-240VAC 50-60Hz | |||
| 電力消費量 | 通常10W、最大20W | |||
| 使用温度範囲 | 5℃～40℃ | |||
| 使用湿度範囲 | 10～90%(5～30℃)・10～60%(30～40℃) | |||
| 搭載盤上タップ加工 | ご相談 | |||
| 別売品(1) | 鋳鉄定盤または石定盤・別途お打ち合わせ | |||
| 別売品(2) | 高剛性架台またはハイダンピング高剛性専用架台・別途お打ち合わせ | |||
※標準以外の搭載盤をお客様がご用意する場合は、お手数ですがご一報ください。取り付けネジ寸法図をお送りします。
※本アクティブ微小振動制御システムAVIは、性能および機能の改善向上のために予告なく、記載の仕様を変更することがありますのでご了承ください。
図面ダウンロード
| AVI-350SLP | AVI-350S.lzh | AVI-350S.pdf | AVI-350MLP | AVI-350M.lzh | AVI-350M.pdf | |
| AVI-400SLP | AVI-400S.lzh | AVI-400S.pdf | AVI-400MLP | AVI-400M.lzh | AVI-400M.pdf | |
| AVI-150LP | AVI-150LP.zip | AVI-150LP.pdf | AVI-140LP | AVI-140LP.zip | AVI-140LP.pdf | |
| AVI-300LP | AVI-300LP.zip | AVI-300LP.pdf | 専用架台（AVI-150LP/140LP兼用） | L-AVI.zip | L-AVI.pdf |
※PDFファイルをご覧いただくには、Adobe Acrobat Readerが必要です。
カタログダウンロード
| アクティブ微小振動制御システム（カタログダウンロード） |
02-1_AVI.pdf |
| To download detailed information please click: Instruction Manual AVI-350M as pdf | 02-2_ManuaAVI-350M-E.pdf |
| To download detailed information please click: Instruction Manual AVI-350S as pdf | 02-3_ManuaAVI-350S-E.pdf |
| To download detailed information please click: Instruction Manual AVI-400M as pdf | 02-4_ManuaAVI-400M-E.pdf |
| To download detailed information please click: Instruction Manual AVI-400S as pdf | 02-5_ManuaAVI-400S-E.pdf |
