アコースティックエンクロージャ防音・防振システム AEKシリーズAEk

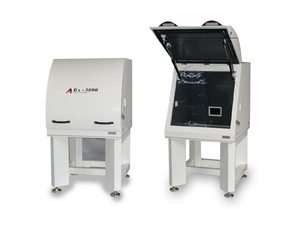

写真：AEK-3000

AEkアコースティックエンクロージャ防音・防振システムは超精密機器に障害を及ぼす有害な音響と振動を効果的に防止します。使用する機器と研究室や生産現場等の振動環境に応じて、超高性能三次元空気ばね式防振台TDI、もしくは微小振動制御システムTSまたはAVIとの組み合わせにより、最適な防音・防振システムが完成します。

アコースティックエンクロージャ防音・防振システムの特徴

高い防音性能と広い防音周波数範囲
AEkシステムは、当社で開発されたまったく新しい防音法に基づいています。AEkシステムは、音響において人間の可聴範囲外の超低周波3Hzから10kHzまで、または20kHzまでの防音を行います。

ヘルツは、音響周波数を次のように分類しています。
20Hz以下・・・超低周波　80Hz以下・・・低周波　80Hz～800Hz・・・中周波　800Hz以上・・・高周波
これら四つの周波数ブロックのうち、特に超低周波から中周波のブロックにおいて驚異的な防音性能を発揮します。

標準仕様によるAEk正面の音響伝達率の例
超低周波20Hz以下…約-25dB～-45dB（5.6%～0.56%）
低周波80Hz以下…約-45dB（0.56%）
中周波80Hz～800Hz…約-40dB（1.0%）
高周波800Hz以上… 約-45dB～-65dB（0.56%～0.056%）

青い線は、AEKの外の音圧レベルです。赤い線は、AEKの中の音圧レベルです。

このデータが示すとおり3Hzの超低周波から10kHzの高周波まで全周波数にわたりほぼ均一した防音性能を維持しています。

アコースティックエンクロージャ防音・防振システム　AEkの仕様

防音部仕様

名称	アコースティックエンクロージャ防音・防振システム
形式	AEk-2000	AEk-3000
防音方式	パッシブ多層方式
防音周波数範囲	3Hz～20kHz
機器搭載部寸法	750×750㎜
機器搭載盤	アルミハニカム盤・上面板はSUS430使用	アルミニュウム厚板　6から10㎜
ドア開口寸法	800㎜
ドア開閉方式	手動によるドア上下開閉方法
ケーブルクランプ	機器使用ケーブルに合わせた標準加工
外形寸法	ドア閉時:880×982×1432H㎜　ドア開時:880×982×1835H㎜
重量	AEk-2000:約390kg	AEk-3000:約450kg
◎重要事項	エンクロージャ内設置機器と電源や外部機器との接続ケーブル用クランプの加工を致します。必要本数とケーブルの直径をお知らせください。ケーブルクランプの直径と接続ケーブルの直径が合いませんと外部から「音」が伝わり、防音効果がそこなわれます。
※オプション	観察窓　ドア正面に防音ガラス窓（W260×H210㎜）を加工取り付け
※寸法変更	設置機器に合わせて製作いたします

防振部仕様　AEk-2000 （超高性能三次元空気ばね式防振台TDIのカタログをご参照ください。）

名称	超高性能三次元空気ばね式防振システム
形式	AEk-2000/TDI
防振方向（垂直）	HERZオリジナル精密空気ばね
防振方向（水平）	HERZオリジナルユニバーサルシステム
固有振動数	垂直方向1.2～2.0Hz　水平方向0.7～1.0Hz
水平維持方式	メカニカルオートレベルセンサ3ヶによる
エアー供給方式	空気源より自動供給
空気源	エアーコンプレッサーまたは窒素ガスボンベ
必要空気圧	0.2～0.25MPa
搭載可能重量	120kg(エンクロージャ内均等負荷時）
防振部重量	約220kg
クリーンルーム対応	レベルセンサの集中排気は別途お見積もり

※空気源はお客様にてご用意ください。当社では低騒音型エアーコンプレッサーを取り扱っておりますのでご用命ください。
※空気源から本システムまでのエアーチューブは5mが標準付属品です。　空気源とエアーチューブの接続はお客様にてご用意ください。（エアーチューブの内径は4㎜、外径は6㎜です。）
※本システムは重量物ですから堅牢な床に設置してください。

防振部仕様　AEk-3000 （アクティブ微小振動制御システムTSのカタログをご参照ください。）

名称	アクティブ微小振動制御システム
形式	AEk-3000/TS
防振方式	8軸6自由度
防振方向	垂直・水平（X・Y）・それぞれの回転方向
制御周波数範囲	全方向0.7Hz～100Hz（100Hz以上はパッシブ）
搭載可能重量	～100kg
搭載盤面積	400×450mmまたは500×600mm
水平維持方式	自動方式
