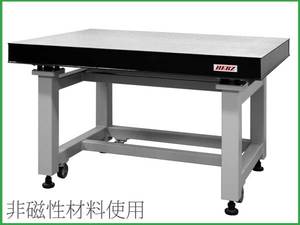

非磁性ハニカム定盤（防振ゴム式架台付）

非磁性ハニカム定盤（防振ゴム式架台つき）の特徴

当社の非磁性タイプのハニカム定盤は、ハニカム材にアルミと非磁性ステンレス材の2種類からお選びいただけます。アルミハニカムのメリットは軽量高剛性にあります。一般にスチールハニカムと比較される場合、静的条件化におけるたわみ量や動的条件下における共振周波数が劣るといわれることがありますが、アルミハニカムはかつて人工衛星や新幹線の外壁材の一部として使用されたこともある材料で正しく使うことで高い剛性を得ることができる材料なのです。

軽量なことは、耐荷重制限のある床にかかる負荷も小さくて済むというメリットも生まれます。

ご使用用途によって非磁性ステンレスハニカムもお選びいただけますので、多くの選択肢の中から最適な仕様をお選びいただけます。

架台部は、ハニカム定盤上に搭載する装置の要求仕様に応じて材料2種類（SS製、非磁性ステンレス製）、ハニカム定盤支持方式2種類（防振ゴム式、リジット式）、制振方式2種類（ﾊｲﾀﾞﾝﾋﾟﾝｸﾞ、標準）の中からお選びいただけます。

非磁性ハニカム定盤と架台部の組み合わせ

構成

①ハニカム定盤部　+　②架台部

①の種類

・ハイダンピングアルミハニカム定盤（上下面：非磁性ステンレス　ハニカム：アルミ）※ハイダンピング仕様

・ハイダンピングステンレスハニカム定盤（上下面：非磁性ステンレス　ハニカム：非磁性ステンレス）※ハイダンピング仕様

・アルミハニカム定盤（上下面：非磁性ステンレス　ハニカム：アルミ）※ハイダンピング仕様

・ステンレスハニカム定盤（上下面：非磁性ステンレス　ハニカム：非磁性ステンレス）

②の種類

・防振ゴム式ハイダンピング架台（非磁性ステンレス製）

・防振ゴム式ハイダンピング架台（SS製）

・防振ゴム式架台（非磁性ステンレス製）

・防振ゴム式架台（SS製）

・リジット式ハイダンピング架台（非磁性ステンレス製）

・リジット式ハイダンピング架台（SS製）

・リジット式架台（非磁性ステンレス製）

・リジット式架台（SS製）

※架台無しの①のみも対応可

特注対応について

カタログ標準外寸法で製作します。
ハニカムベンチの共振周波数をご指定の場合もご相談に応じています。
ハニカムベンチ上のタップ穴に液体が流れ込んだ後に吸出したり、小部品が落ちた場合に取り出すことができるよう袋タップ構造も製作します。
アルミハニカムフラットベンチは当社のみが製造しています。

仕様表

＜共通仕様＞

＜個別仕様＞

①ハイダンピング非磁性アルミハニカム定盤（防振ゴム式架台つき）

②非磁性アルミハニカム定盤（防振ゴム式架台つき）

③ハイダンピング非磁性ステンレスハニカム定盤（防振ゴム式架台つき）

④非磁性ステンレスハニカム定盤（防振ゴム式架台つき）
